Bơm chân không vòng nước là một trong những loại máy bơm được tin dùng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng vận hành ổn định và bền bỉ, đặc biệt trong môi trường có hơi ẩm hoặc tạp chất. Để hiểu rõ hơn về lý do tại sao loại bơm này lại hoạt động hiệu quả và có tuổi thọ cao, việc nắm vững cấu tạo bơm chân không vòng nước là vô cùng cần thiết.
Bài viết này, Điện Cơ Thiên Phúc Hưng sẽ cùng bạn đi sâu phân tích chi tiết các bộ phận bơm chân không vòng nước chính yếu, từ đó phác thảo sơ đồ cấu tạo bơm vòng nước để bạn có cái nhìn trực quan và toàn diện nhất về "bộ não" của thiết bị quan trọng này.

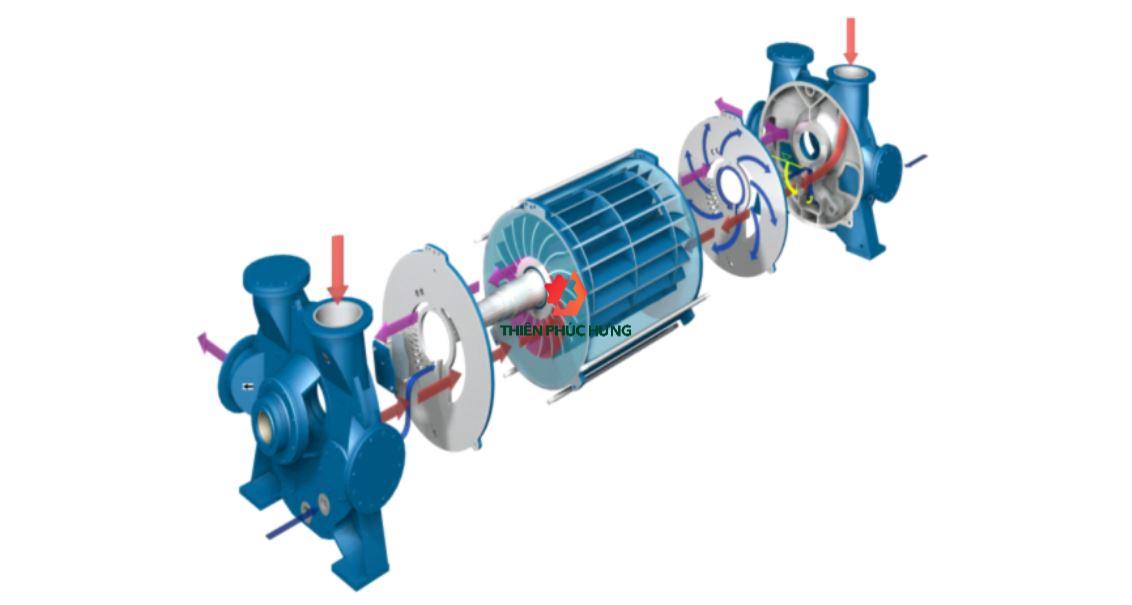

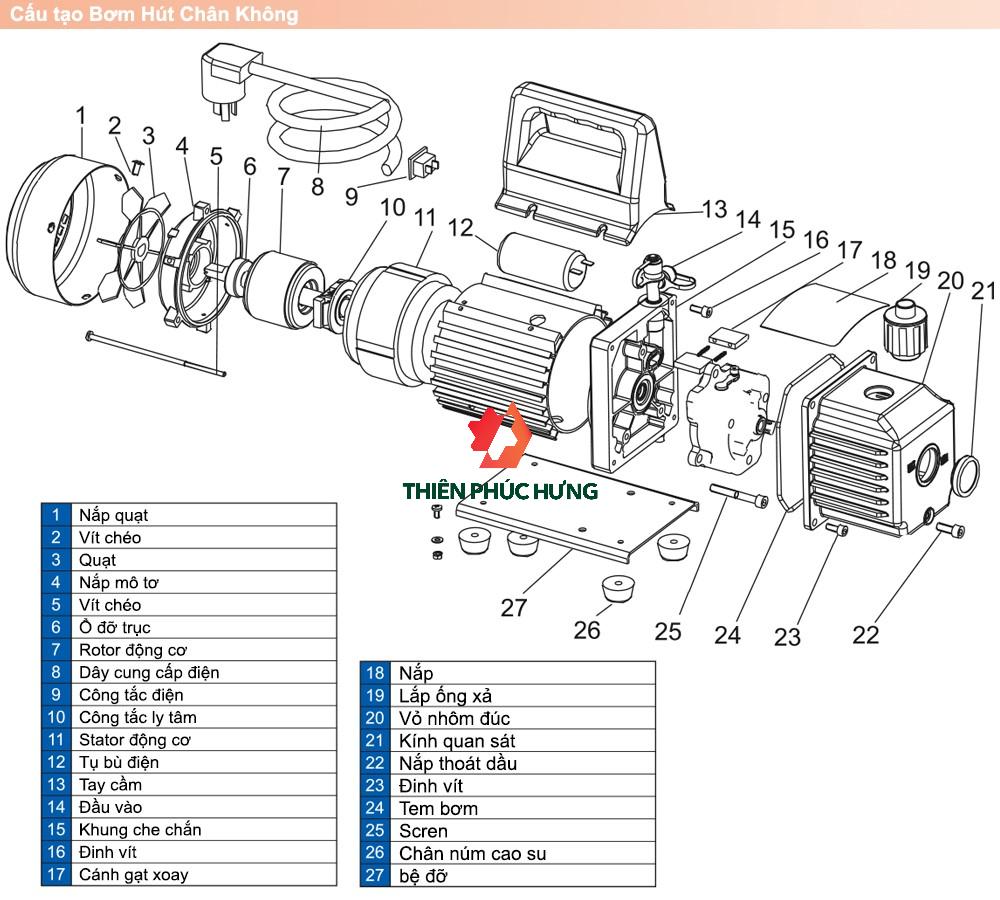

Các Bộ Phận Chính Trong Cấu Tạo Bơm Chân Không Vòng Nước
Mặc dù có nhiều biến thể và kích thước khác nhau, nhưng nhìn chung, cấu tạo bơm chân không vòng nước đều bao gồm các bộ phận cơ bản sau:
1. Vỏ Bơm (Casing/Housing)
Vỏ bơm là bộ phận bên ngoài cùng, bao bọc và bảo vệ các chi tiết bên trong.
-
Chức năng: Tạo thành một khoang chứa kín, là nơi vòng chất lỏng được hình thành và là buồng công tác cho quá trình hút, nén khí.
-
Vật liệu: Thường được làm từ gang đúc nguyên khối, thép không gỉ (Inox 304, 316) để đảm bảo độ bền, khả năng chịu áp lực và chống ăn mòn hiệu quả, đặc biệt khi xử lý các loại khí hoặc chất lỏng có tính ăn mòn.
-
Đặc điểm: Bề mặt bên trong vỏ bơm thường được gia công chính xác để đảm bảo khe hở tối ưu với cánh gạt, từ đó tối đa hóa hiệu suất làm kín của vòng chất lỏng.
2. Cánh Gạt (Impeller/Rotor)
Cánh gạt là bộ phận quay chính trong bơm, được gắn lệch tâm so với vỏ bơm.
-
Chức năng: Khi quay, các cánh gạt sẽ tạo ra lực ly tâm, đẩy chất lỏng ra ngoài thành vỏ bơm để hình thành vòng chất lỏng làm kín. Đồng thời, sự chuyển động của cánh gạt và sự thay đổi thể tích giữa các khoang tạo bởi cánh gạt và vòng chất lỏng chính là yếu tố thực hiện quá trình hút và nén khí.
-
Vật liệu: Thường là gang đúc, đồng, hoặc thép không gỉ, tùy thuộc vào môi trường và loại chất lỏng sử dụng.
-
Đặc điểm: Cánh gạt có nhiều lá (cánh) cong hoặc thẳng, được thiết kế tối ưu để đạt hiệu suất cao nhất.
3. Trục Bơm (Shaft)
Trục bơm là bộ phận truyền động, kết nối cánh gạt với động cơ.
-
Chức năng: Đảm bảo cánh gạt quay ổn định và chính xác trong buồng bơm.
-
Vật liệu: Thép không gỉ hoặc thép hợp kim chất lượng cao để chịu được lực xoắn và mài mòn.
4. Cổng Hút (Inlet Port) và Cổng Xả (Outlet Port)
Đây là các đường dẫn khí vào và ra khỏi bơm.
-
Cổng hút: Vị trí khí từ hệ thống cần hút đi vào buồng bơm, thường nằm ở vị trí mà khoảng trống giữa cánh gạt và vòng chất lỏng đang mở rộng.
-
Cổng xả: Vị trí khí đã được nén thoát ra khỏi bơm, thường nằm ở vị trí mà khoảng trống giữa cánh gạt và vòng chất lỏng đang thu hẹp tối đa.
-
Đặc điểm: Các cổng này được thiết kế tối ưu để giảm thiểu trở lực dòng chảy, đảm bảo hiệu suất hút và xả khí.
5. Phớt Chặn (Mechanical Seal/Gland Packing)
Phớt chặn được đặt ở vị trí trục bơm xuyên qua vỏ bơm.
-
Chức năng: Ngăn chất lỏng (nước) và khí rò rỉ ra ngoài dọc theo trục bơm, đồng thời ngăn không khí bên ngoài lọt vào bên trong bơm, đảm bảo độ chân không.
-
Loại: Có thể là phớt cơ khí (mechanical seal) hoặc phớt tết (gland packing). Phớt cơ khí thường bền hơn và hiệu quả hơn.
6. Vòng Chất Lỏng (Liquid Ring)
Mặc dù không phải là một bộ phận cơ khí cố định, vòng chất lỏng là yếu tố cốt lõi trong sơ đồ cấu tạo bơm vòng nước.
-
Chức năng: Thực hiện chức năng làm kín, nén khí và làm mát. Khi rotor quay, lực ly tâm sẽ giữ chất lỏng ép sát vào thành vỏ bơm, tạo thành một "vòng chất lỏng" đồng tâm với vỏ bơm nhưng lệch tâm với rotor. Chính sự thay đổi thể tích giữa vòng chất lỏng và các cánh gạt khi rotor quay tạo ra hiệu ứng chân không.
-
Chất lỏng sử dụng: Phổ biến nhất là nước, nhưng cũng có thể dùng các loại dầu, dung môi hoặc hóa chất khác tùy thuộc vào ứng dụng để tránh ăn mòn hoặc để phù hợp với khí hút vào.
Xem thêm >> Nguyên Lý Bơm Chân Không Vòng Nước: Giải Mã Lý Do Bền Bỉ

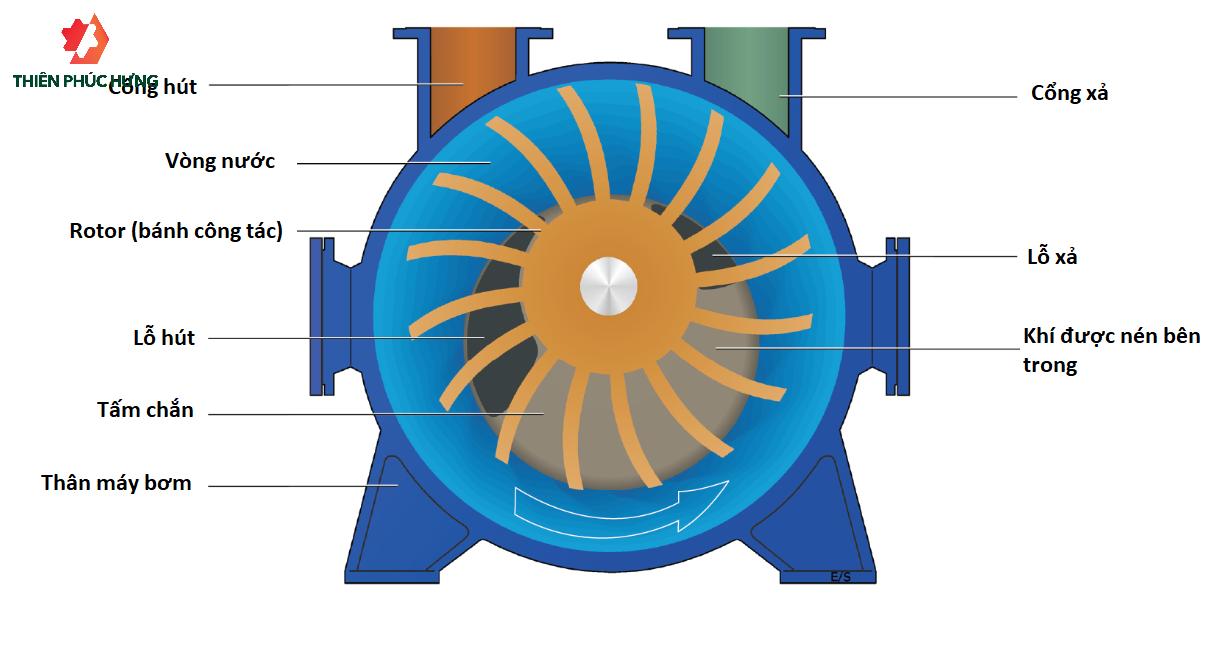

Sơ Đồ Cấu Tạo Bơm Chân Không Vòng Nước (Minh Họa)
Để hình dung rõ hơn về cấu tạo bơm chân không vòng nước, chúng ta có thể tham khảo sơ đồ minh họa đơn giản như sau:
Lưu ý: Sơ đồ trên là minh họa đơn giản. Cấu tạo bơm chân không vòng nước thực tế có thể phức tạp hơn với các chi tiết như van, bộ tách khí/lỏng, hệ thống tuần hoàn nước...
Các dòng máy bơm chân không vòng nước tại Thiên Phúc Hưng:
- Bơm Chân Không Vòng Nước Hanchang Rời Trục 2 Cấp
- Bơm Chân Không Vòng Nước Hanchang Rời Trục 1 Cấp
- Bơm Chân Không Vòng Nước Liền Trục Hanchang
- Bơm Chân Không Vòng Nước DOOVAC
Việc hiểu rõ bộ phận bơm chân không vòng nước và cách chúng tương tác trong sơ đồ cấu tạo bơm vòng nước không chỉ giúp bạn dễ dàng hơn trong việc bảo trì, sửa chữa mà còn hỗ trợ đắc lực trong việc lựa chọn loại bơm phù hợp nhất cho nhu cầu sử dụng của mình. Đây chính là yếu tố then chốt để đảm bảo hệ thống chân không hoạt động hiệu quả, bền bỉ và tối ưu chi phí.
