Trong các nhà xưởng sản xuất hiện đại, bơm chân không vòng dầu là thiết bị không thể thiếu để đảm bảo quy trình vận hành ổn định và hiệu quả. Tuy nhiên, việc lắp đặt đúng kỹ thuật không chỉ giúp tối ưu hiệu suất mà còn kéo dài tuổi thọ thiết bị. Bài viết này sẽ cung cấp những lưu ý quan trọng khi lắp đặt bơm chân không vòng dầu, đồng thời giới thiệu sơ đồ lắp đặt và hệ thống bơm chân không phù hợp với thực tế vận hành.
Tầm Quan Trọng Của Việc Lắp Đặt Bơm Chân Không Vòng Dầu Đúng Kỹ Thuật
Việc lắp đặt bơm chân không vòng dầu đúng cách không chỉ là một yêu cầu kỹ thuật mà còn là yếu tố then chốt quyết định sự thành công của cả hệ thống chân không. Một quy trình lắp đặt chuẩn mang lại nhiều lợi ích:
-
Tối ưu hiệu suất: Đảm bảo bơm đạt được độ chân không và lưu lượng đúng như thiết kế.
-
Kéo dài tuổi thọ thiết bị: Giảm thiểu rung động, quá tải và hao mòn không cần thiết cho bơm và các linh kiện liên quan.
-
Tiết kiệm năng lượng: Hạn chế tổn thất áp suất và đảm bảo bơm hoạt động ở điểm hiệu quả nhất.
-
An toàn vận hành: Giảm thiểu nguy cơ rò rỉ khí, dầu hoặc các sự cố điện.
-
Dễ dàng bảo trì: Lắp đặt hợp lý giúp việc kiểm tra, bảo dưỡng và thay thế linh kiện định kỳ trở nên thuận tiện hơn.
Xem thêm >> Tìm Hiểu Về Bơm Hút Chân Không Vòng Dầu
Những Lưu Ý Quan Trọng Khi Lắp Đặt Bơm Chân Không Vòng Dầu
Để đảm bảo quy trình lắp đặt bơm chân không vòng dầu diễn ra suôn sẻ và đạt hiệu quả cao, bạn cần đặc biệt chú ý đến các điểm sau:
1. Chọn Vị Trí Lắp Đặt Thích Hợp
-
Môi trường thông thoáng: Đặt bơm ở nơi khô ráo, thoáng mát, đủ không gian để tản nhiệt. Tránh nơi quá ẩm ướt, nhiều bụi bẩn hoặc gần nguồn nhiệt cao.
-
Nền móng vững chắc: Bơm cần được đặt trên nền phẳng, chắc chắn, có khả năng chịu tải trọng và hấp thụ rung động tốt để tránh gây ồn và làm hỏng các bộ phận cơ khí.
-
Dễ tiếp cận: Đảm bảo không gian đủ rộng để kỹ thuật viên có thể dễ dàng kiểm tra, bảo dưỡng, thay dầu và thực hiện các thao tác vận hành khác.
-
Gần hệ thống chân không: Cố gắng đặt bơm càng gần thiết bị hoặc hệ thống cần hút chân không càng tốt để giảm chiều dài đường ống, từ đó giảm tổn thất áp suất và tăng hiệu quả hút.
2. Lắp Đặt Hệ Thống Đường Ống Chân Không
-
Đường kính ống phù hợp: Chọn đường kính ống hút và ống xả phù hợp với cổng bơm và lưu lượng khí. Ống quá nhỏ sẽ gây sụt áp lớn, giảm hiệu suất; ống quá lớn sẽ lãng phí.
-
Vật liệu ống: Sử dụng vật liệu đường ống chịu được chân không (ví dụ: thép, Inox, ống PVC chuyên dụng cho chân không), đảm bảo không rò rỉ khí.
-
Giảm thiểu co nối và đoạn gấp khúc: Hạn chế tối đa các đoạn ống cong, co nối, van khóa không cần thiết vì chúng làm tăng trở lực dòng chảy, giảm hiệu suất hút chân không.
-
Độ dốc hợp lý (ống xả): Đối với ống xả, nếu có thể, nên có độ dốc nhẹ về phía bơm hoặc bẫy dầu để hơi dầu ngưng tụ có thể chảy ngược về hoặc được thu gom dễ dàng.
-
Lắp đặt van:
-
Van một chiều (Check Valve): Cần lắp đặt van một chiều ở cổng hút (hoặc gần cổng hút) để ngăn dầu hoặc khí từ bơm chảy ngược vào hệ thống khi bơm ngừng hoạt động đột ngột hoặc mất điện.
-
Van xả khí/Van áp suất (Ball Valve): Lắp van ở cả cổng hút và cổng xả để dễ dàng cô lập bơm khi bảo trì hoặc kiểm tra.
-
3. Hệ Thống Điện Và An Toàn
-
Điện áp và tần số phù hợp: Đảm bảo nguồn điện cung cấp (volt, Hz) khớp với yêu cầu của động cơ bơm.
-
Đấu nối điện an toàn: Nối đất đúng cách cho bơm để tránh nguy cơ điện giật. Sử dụng cầu dao, aptomat và rơle bảo vệ quá tải cho động cơ.
-
Bảo vệ quá nhiệt: Lắp đặt các cảm biến hoặc rơle nhiệt nếu bơm chưa tích hợp sẵn, giúp tự động ngắt bơm khi nhiệt độ vượt ngưỡng cho phép, bảo vệ động cơ.
4. Sử Dụng Phụ Kiện Hỗ Trợ
-
Bộ lọc đầu vào (Inlet Filter): Cực kỳ quan trọng để ngăn bụi bẩn, hạt rắn và hơi ẩm từ hệ thống đi vào làm bẩn dầu và gây hư hỏng bơm. Chọn loại lọc phù hợp với môi trường khí hút.
-
Bẫy dầu/Lọc khí thải (Oil Mist Filter): Lắp đặt ở cổng xả để thu gom hơi dầu, ngăn chúng thoát ra môi trường, giảm ô nhiễm và tái sử dụng dầu nếu có thể.
-
Đồng hồ đo chân không: Lắp đặt để theo dõi áp suất chân không trong hệ thống, giúp kiểm soát quá trình và phát hiện sự cố sớm.
-
Bẫy ngưng tụ (Condensate Trap): Nếu hệ thống thường xuyên hút hơi nước, cần lắp thêm bẫy ngưng tụ để tách hơi nước trước khi vào bơm.
Xem thêm >> Giá Bơm Hút Chân Không Vòng Dầu: Bảng Cập Nhật Mới Nhất 2025

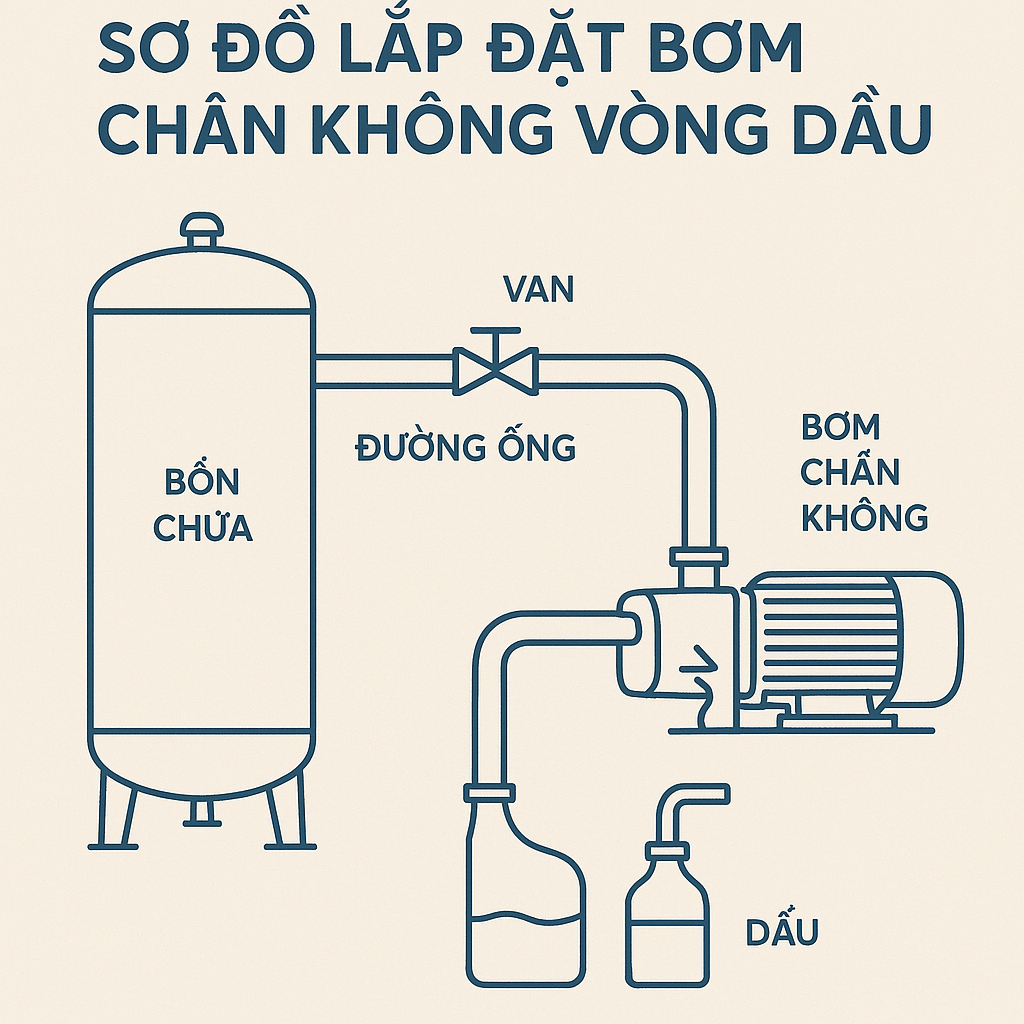

Sơ Đồ Lắp Đặt Bơm Chân Không Vòng Dầu Cơ Bản
Một sơ đồ lắp đặt bơm chân không vòng dầu cơ bản thường bao gồm các thành phần sau:
Lưu ý: Sơ đồ trên là cấu hình cơ bản. Tùy thuộc vào yêu cầu cụ thể của hệ thống bơm chân không, có thể cần bổ sung thêm các van, bẫy hơi, bình chứa chân không, hoặc các thiết bị đo lường khác.
Việc lắp đặt bơm chân không vòng dầu không chỉ là việc kết nối các đường ống và dây điện mà còn là cả một quy trình kỹ thuật đòi hỏi sự chính xác và am hiểu. Một hệ thống được lắp đặt chuẩn sẽ đảm bảo bơm hoạt động ổn định, hiệu quả cao và bền bỉ theo thời gian, tối ưu hóa chi phí vận hành cho doanh nghiệp.
