Máy bơm hút chân không là thiết bị cốt lõi trong vô số quy trình công nghiệp, từ đóng gói thực phẩm đến sản xuất bán dẫn. Tuy nhiên, không phải ai cũng hiểu rõ nguyên lý máy bơm hút chân không hay bơm chân không hoạt động ra sao để đạt được áp suất âm sâu như vậy. Là chuyên gia điện cơ, Điện Cơ Thiên Phúc Hưng sẽ giúp bạn giải mã nguyên lý hoạt động của các loại bơm phổ biến, đặc biệt là những công nghệ cốt lõi tạo nên tên tuổi như cấu tạo bơm Busch, để bạn có thể lựa chọn và vận hành thiết bị hiệu quả nhất.
Nguyên Lý Cơ Bản Của Máy Bơm Hút Chân Không
Về cơ bản, nguyên lý máy bơm hút chân không dựa trên nguyên tắc dịch chuyển thể tích (Positive Displacement) và tạo ra sự chênh lệch áp suất lớn.
Quá trình này diễn ra qua hai giai đoạn chính:
-
Hút và Mở Rộng Thể Tích: Bơm mở một khoang kín (buồng bơm) ra môi trường cần hút (ví dụ: bồn, bình chứa). Khí từ môi trường này sẽ tự động tràn vào buồng bơm do quy luật cân bằng áp suất (áp suất bên ngoài cao hơn buồng bơm).
-
Nén và Xả Khí: Buồng bơm sau đó di chuyển hoặc xoay để làm giảm thể tích của khoang chứa khí. Khí bị nén này sẽ được đẩy ra ngoài môi trường thông qua van xả, nơi áp suất cao hơn áp suất khí quyển.
Quá trình này lặp lại liên tục, loại bỏ dần các phân tử khí ra khỏi hệ thống, làm giảm áp suất bên trong hệ thống đến mức chân không mong muốn.
Xem thêm >> Bơm Hút Chân Không Busch: Bách Khoa Toàn Thư A-Z
Phân Tích Nguyên Lý Theo Các Công Nghệ Phổ Biến
Mặc dù nguyên lý cơ bản là dịch chuyển thể tích, cách thức thực hiện sự dịch chuyển và làm kín buồng bơm lại khác nhau, tạo nên các loại bơm đa dạng, điển hình trong cấu tạo bơm Busch.
1. Bơm Vòng Dầu (Oil-Lubricated Rotary Vane Pump)
Đây là công nghệ cốt lõi của dòng Busch R5. Bơm vòng dầu hoạt động dựa trên các cánh gạt (vane) lắp lệch tâm trong một khoang hình trụ.
-
Nguyên lý: Khi rotor quay, lực ly tâm đẩy các cánh gạt ép sát vào thành buồng bơm. Dầu chân không được bơm vào để làm kín hoàn hảo các khe hở và bôi trơn cánh gạt.
-
Chức năng dầu: Dầu làm kín, tản nhiệt và bôi trơn. Nhờ dầu, bơm R5 có thể đạt được độ chân không cực sâu vì dầu ngăn chặn sự rò rỉ khí ngược trở lại buồng bơm.
Xem thêm >> Tìm Hiểu Về Bơm Hút Chân Không Vòng Dầu: Cấu Tạo Và Nguyên Lý Hoạt Động

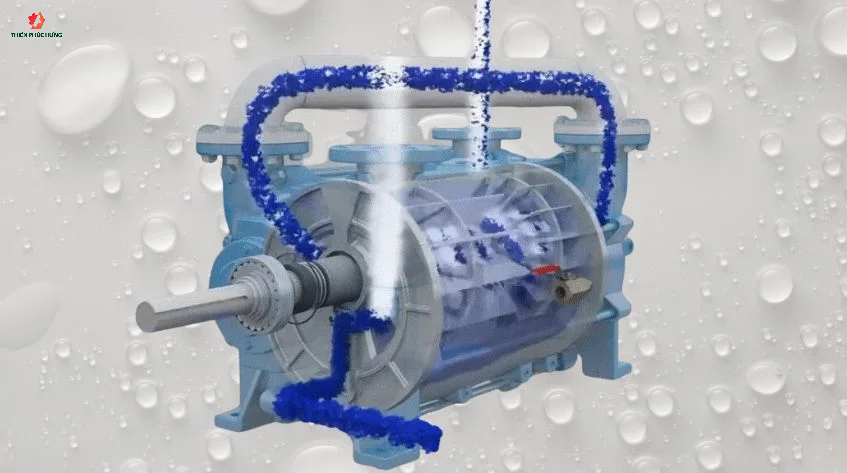

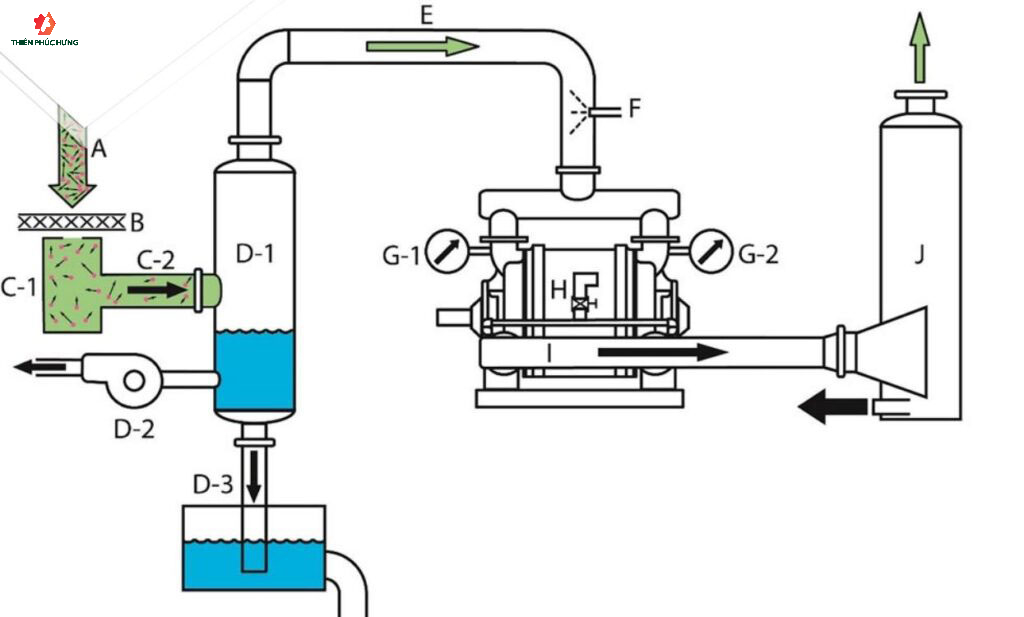

2. Bơm Vòng Nước (Liquid Ring Pump)
Công nghệ vòng nước (thường thấy ở dòng Busch Dolphin) được thiết kế đặc biệt cho các ứng dụng có hơi nước hoặc dung môi.
-

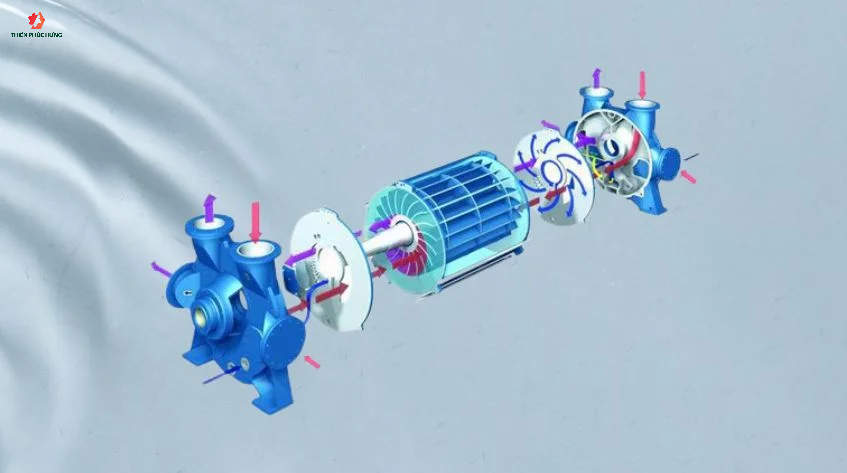

Nguyên lý: Một cánh quạt đặt lệch tâm quay bên trong thân bơm chứa đầy chất lỏng (thường là nước). Lực ly tâm tạo ra một vòng chất lỏng (vòng nước) áp sát vào thành buồng bơm.
-
Chức năng vòng nước: Vòng nước hoạt động như một pít-tông chất lỏng, tạo ra các khoang chứa khí có thể tích thay đổi để hút và nén khí. Nó đồng thời ngưng tụ hơi nước và dung môi, loại bỏ chúng khỏi hệ thống.
3. Bơm Khô (Dry Vacuum Pump - Claw/Screw)
Bơm khô (như Busch Mink hoặc Cobra) hoàn toàn không sử dụng chất lỏng nào (dầu hay nước) trong buồng bơm.
-
Nguyên lý: Nguyên tắc dịch chuyển thể tích được thực hiện bởi hai rotor quay ngược chiều nhau (cánh quạt claw hoặc trục vít screw) với khe hở rất nhỏ.
-
Ưu điểm: Các rotor không chạm vào nhau và không cần chất làm kín. Điều này giúp loại bỏ ô nhiễm và giảm chi phí bảo trì (không cần thay dầu/lọc). Bơm chân không hoạt động ra sao trong môi trường hóa chất? Bơm khô là lựa chọn lý tưởng vì nó không tương tác hóa học với chất lỏng làm kín.
Bơm Chân Không Hoạt Động Ra Sao: Tầm Quan Trọng Của Việc Chọn Đúng Nguyên Lý
Việc hiểu rõ nguyên lý máy bơm hút chân không cho phép doanh nghiệp lựa chọn thiết bị phù hợp, tránh lãng phí năng lượng và kéo dài tuổi thọ bơm.
-
Môi trường sạch/khô: Nên ưu tiên bơm vòng dầu (R5) để đạt chân không sâu.
-
Môi trường ẩm ướt/hơi nước: Bắt buộc phải sử dụng bơm vòng nước (Dolphin) hoặc bơm trục vít khô (Cobra) để tránh làm hỏng motor và buồng bơm.
-
Yêu cầu quy trình sạch tuyệt đối: Chỉ có bơm khô (Mink/Cobra) mới đáp ứng được, vì nó loại bỏ hoàn toàn nguy cơ nhiễm dầu.
Các Câu Hỏi Thường Gặp Về Nguyên Lý Hoạt Động Của Bơm
1. Tại sao bơm vòng dầu cần thay dầu thường xuyên?
Dầu bị nhiễm bẩn bởi các hạt khí, hơi nước ngưng tụ và bụi bẩn, làm giảm khả năng làm kín và tản nhiệt của dầu.
2. Nguyên lý dịch chuyển thể tích khác gì với bơm khuếch tán?
Bơm dịch chuyển thể tích (như bơm Busch) hoạt động bằng cách nén khí, trong khi bơm khuếch tán (Diffusion Pump) hoạt động bằng cách chuyển động phân tử khí để đẩy chúng ra khỏi hệ thống.
3. Bơm chân không vòng nước có thể dùng chất lỏng khác ngoài nước không?
Có, trong ngành hóa chất, đôi khi người ta dùng dầu hoặc dung môi đặc biệt để tránh phản ứng hóa học hoặc đạt nhiệt độ làm việc khác.
4. Phớt cơ khí có liên quan đến nguyên lý hoạt động không?
Có. Phớt cơ khí ngăn dầu và không khí rò rỉ qua trục quay, duy trì độ kín cần thiết cho buồng bơm hoạt động hiệu quả.
Việc nắm vững nguyên lý máy bơm hút chân không là nền tảng để tối ưu hóa hệ thống sản xuất. Hiểu được bơm chân không hoạt động ra sao đối với từng công nghệ (bơm vòng dầu, vòng nước, bơm khô...) sẽ giúp bạn đưa ra quyết định đầu tư chính xác.
