Để duy trì môi trường chân không ổn định trong các nhà máy, việc sở hữu một chiếc bơm chất lượng là chưa đủ. Một hệ thống bơm chân không vòng nước được thiết kế và lắp đặt hệ thống bơm chân không đúng chuẩn mới thực sự tối ưu hiệu suất và tiết kiệm chi phí.
Bài viết này, Điện Cơ Thiên Phúc Hưng sẽ cùng bạn khám phá các thành phần, sơ đồ hệ thống bơm chân không điển hình, và những giải pháp hiệu quả giúp vận hành hệ thống bền bỉ, tiết kiệm năng lượng.
Hệ Thống Bơm Chân Không Vòng Nước Hoàn Chỉnh Gồm Những Gì?
Một hệ thống bơm chân không vòng nước hiệu quả không chỉ đơn thuần là một chiếc bơm. Nó là sự kết hợp của nhiều thành phần làm việc hài hòa để đạt được và duy trì độ chân không mong muốn:
-
Bơm Chân Không Vòng Nước: Là trái tim của hệ thống, có nhiệm vụ hút khí và tạo chân không. Có thể là bơm 1 cấp hoặc 2 cấp tùy theo độ chân không yêu cầu.
-
Bình Tách Khí/Lỏng (Separator/Receiver Tank): Đặt ở phía sau bơm, có nhiệm vụ tách chất lỏng (nước tuần hoàn, hơi nước ngưng tụ) ra khỏi khí đã được nén trước khi khí thải ra môi trường. Điều này giúp thu hồi nước để tái sử dụng và đảm bảo khí thải sạch.
-
Hệ Thống Đường Ống: Bao gồm đường ống hút (từ điểm cần tạo chân không đến bơm) và đường ống xả (từ bơm ra bình tách và ra ngoài). Đường ống cần được thiết kế với đường kính phù hợp, ít co cút để giảm tổn thất áp lực.
-
Van:
-
Van một chiều (Check Valve): Ngăn dòng khí hoặc chất lỏng chảy ngược.
-
Van chặn (Isolation Valve): Dùng để cô lập các phần của hệ thống khi bảo trì.
-
Van điều khiển/điều tiết (Control Valve): Điều chỉnh lưu lượng hoặc áp suất.
-
-
Thiết Bị Đo Lường:
-
Đồng hồ đo áp suất chân không (Vacuum Gauge): Đo độ chân không trong hệ thống.
-
Đồng hồ đo áp suất (Pressure Gauge): Đo áp suất tại các điểm khác nhau.
-
Cảm biến nhiệt độ (Temperature Sensor): Đo nhiệt độ nước tuần hoàn.
-
-
Hệ Thống Nước Tuần Hoàn (Closed Loop System - Tùy chọn): Bao gồm bồn chứa nước, tháp giải nhiệt (cooling tower) hoặc bộ trao đổi nhiệt (heat exchanger) để làm mát nước tuần hoàn. Hệ thống này giúp tiết kiệm nước và duy trì nhiệt độ ổn định cho bơm, từ đó nâng cao hiệu suất và kéo dài tuổi thọ.
-
Tủ Điều Khiển Điện: Bảo vệ bơm và điều khiển hoạt động của hệ thống (khởi động, dừng, bảo vệ quá tải, mất pha...).
Xem thêm >> Cấu Tạo Bơm Chân Không Vòng Nước: Phân Tích Chi Tiết Bên Trong

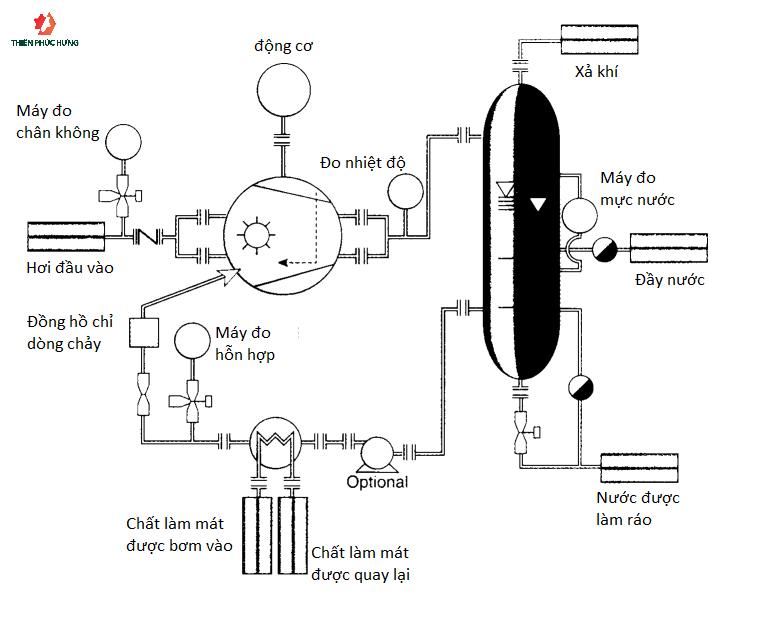

Sơ Đồ Hệ Thống Bơm Chân Không Vòng Nước Điển Hình
Một sơ đồ hệ thống bơm chân không vòng nước cơ bản sẽ minh họa rõ ràng mối liên kết giữa các thành phần:
Lưu ý: Đây là sơ đồ đơn giản. Sơ đồ hệ thống bơm chân không thực tế có thể phức tạp hơn với các van điều khiển, cảm biến, hệ thống lọc bổ sung, v.v., tùy thuộc vào yêu cầu của ứng dụng và mức độ tự động hóa.
Lắp Đặt Hệ Thống Bơm Chân Không: Những Lưu Ý Quan Trọng
Lắp đặt hệ thống bơm chân không không chỉ là việc nối các đường ống mà còn đòi hỏi sự chính xác kỹ thuật để đảm bảo hiệu quả và an toàn:
-
Vị Trí Lắp Đặt:
-
Chọn nơi khô ráo, thoáng mát, dễ tiếp cận để bảo trì.
-
Đảm bảo có đủ không gian xung quanh bơm và các thiết bị phụ trợ.
-
Nền móng chắc chắn, bằng phẳng để giảm rung động.
-
-
Đường Ống Hút và Xả:
-
Đường kính: Phải phù hợp với cổng hút/xả của bơm và lưu lượng khí. Không nên quá nhỏ để tránh tổn thất áp lực.
-
Vật liệu: Phù hợp với loại khí và chất lỏng đi qua (ví dụ: thép không gỉ cho khí ăn mòn).
-
Độ kín: Tuyệt đối quan trọng. Mọi mối nối, van phải được làm kín hoàn hảo để tránh rò rỉ khí làm giảm độ chân không.
-
Độ dốc: Đường ống hút nên có độ dốc nhất định về phía bơm để tránh đọng chất lỏng. Đường ống xả nên có độ dốc thoát nước.
-
-
Hệ Thống Nước Tuần Hoàn:
-
Đảm bảo nhiệt độ nước cấp vào bơm được duy trì ổn định (thường là khoảng 15-25°C) để tối ưu hiệu suất. Nước quá nóng sẽ làm giảm khả năng tạo chân không của bơm.
-
Lắp đặt lọc nước ở đầu vào hệ thống tuần hoàn để ngăn cặn bẩn làm tắc bơm hoặc hệ thống giải nhiệt.
-
-
Hệ Thống Điện và Điều Khiển:
-
Nguồn điện phù hợp với động cơ bơm (điện áp, tần số, số pha).
-
Sử dụng dây dẫn có tiết diện đủ lớn và được bảo vệ.
-
Lắp đặt tủ điều khiển với các thiết bị bảo vệ (aptomat, rơle nhiệt, bảo vệ mất pha, quá dòng...) để đảm bảo an toàn cho bơm và người vận hành.
-
Nối đất an toàn cho toàn bộ hệ thống.
-
-
Kiểm Tra và Vận Hành Thử:
-
Sau khi lắp đặt xong, cần kiểm tra kỹ lưỡng toàn bộ hệ thống về độ kín, kết nối điện, và mực nước trong bình tách.
-
Chạy thử hệ thống để kiểm tra hiệu suất, độ chân không đạt được, độ ồn, độ rung và các thông số khác.
-
Xem thêm >> Nguyên Lý Bơm Chân Không Vòng Nước: Giải Mã Lý Do Bền Bỉ
Giải Pháp Tiết Kiệm Năng Lượng Cho Hệ Thống Bơm Chân Không Vòng Nước
Để tối ưu hóa chi phí vận hành của hệ thống bơm chân không vòng nước, bạn có thể áp dụng các giải pháp sau:
-
Sử dụng hệ thống tuần hoàn nước khép kín: Giúp tiết kiệm lượng nước tiêu thụ đáng kể, giảm chi phí cấp nước và xử lý nước thải.
-
Duy trì nhiệt độ nước làm mát ổn định: Nước càng mát, bơm càng đạt được độ chân không sâu và hiệu quả. Sử dụng tháp giải nhiệt hoặc bộ trao đổi nhiệt hiệu suất cao.
-
Lựa chọn bơm có hiệu suất cao: Chọn bơm từ các thương hiệu uy tín, có chỉ số hiệu suất năng lượng tốt.
-
Kích thước bơm phù hợp: Tránh chọn bơm quá lớn so với nhu cầu, gây lãng phí điện năng.
-
Bảo trì định kỳ: Đảm bảo bơm và các bộ phận phụ trợ luôn hoạt động trong điều kiện tốt nhất, tránh thất thoát năng lượng do hư hỏng hoặc mài mòn.
-
Hệ thống điều khiển tự động: Sử dụng các cảm biến và bộ điều khiển thông minh để bơm hoạt động theo nhu cầu thực tế, tránh chạy không tải.
Việc đầu tư vào một hệ thống bơm chân không vòng nước được thiết kế và lắp đặt hệ thống bơm chân không chuyên nghiệp không chỉ đảm bảo hiệu suất hoạt động mà còn là chiến lược dài hạn giúp doanh nghiệp tiết kiệm chi phí và nâng cao hiệu quả sản xuất.
Hãy liên hệ ngay với Điện Cơ Thiên Phúc Hưng để nhận được tư vấn miễn phí và giải pháp hệ thống bơm chân không vòng nước toàn diện, hiệu quả nhất cho doanh nghiệp của bạn!
